製品情報

単式CAC406(BC)製
単式SCS13・14(SUS304・316)製

複式CAC406
(BC)製

複式SCS13・14
(SUS304・316)製

AMKボールタップ 複式SCS13・14(SUS304・316)製

 ※13複式、相当品ございます。詳細はお問い合わせ下さい。

仕様

複式20~50(ネジ込型)
水位調整型も製作可能

複式20A~50A

複式65~150(フランジ型)

複式65A~150A

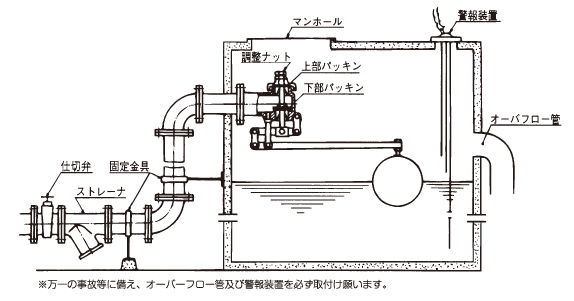

取付図

特長

本体材料 CAC406(BC)/SCS13・14(SUS304・316)
適用圧力 0~0.736MPa
最高使用温度 CAC406(BC)(100℃)(耐熱仕様も可)
SCS13・14(SUS304・316)(120℃)
使用流体 上水
フロート材質 銅玉(40℃)、耐熱用銅玉(120℃)、ポリエチレン玉(40℃)、ステンレス玉(120℃)
★耐震型など特別仕様品、サイズ変更等、細かなご要望お応えします。
※全製品ねじ込み、(テーパ―ねじ)フランジ対応可能(125、150サイズはフランジのみ)
安心の自社製作一品ずつ止水・作動検査を行っておりますので確実に作動します。

流量表

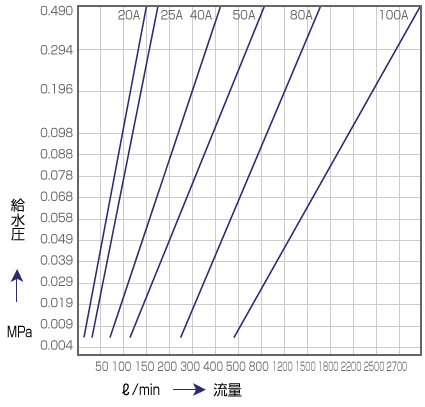

複式 流量表

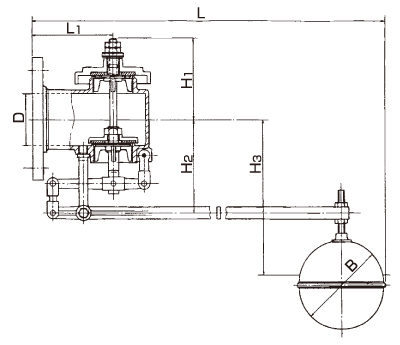

寸法表

  給水口径
D(取付ネジ)
ボール径
B
全長
L
高さ
H1
高さ
H2
本体中心と
止水面との差
H3(約)
ネジ込部を
含む本体中心迄の長さ
L1
ネジ込
部分の長さ
L2
ネジ込型 13 ½ 115 Φ 400 90 35
20 ¾ 90 355 65 65 80 100 35
25 1 100 480 75 80 90 110 40
30 1¼ 115 500 75 85 70 120 45
40 1½ 115 550 90 95 90 130 50
50 2 140 620 115 115 80 140 50
フランジ型 65 2½ 165 590 123 140 280 135 フランジ型をご注文の際は、フランジ規格をご指定ください。
80 3 165 675 130 160 320 140
100 4 180 800 155 190 360 160
125 5 240 ※ 970 205 225 400 202
150 6 280 ※ 1,190 250 300 500 240

※SUS玉の240Φ以上は円筒形となります。
※製品の仕様は、品質改良の為、予告なく変更する事がございます。
